Aké zariadenia potrebujete do systému na výrobu dusíka?

Typický systém sa skladá z generátora dusíka alebo kyslíka /ak sa jedná o výrobu kyslíka/ a vyrovnávacej nádrže. Kompletný operačný systém taktiež vyžaduje vzduchový kompresor, sušičku, filtre, tlakovú nádobu na stlačený vzduch, odvádzače kondenzátu, separátor olej voda z kondenzátu. Stlačený vzduch môže byť odoberaný aj z Vášho systému " Stlačený vzduch". V každom prípade Vám vieme dodať celý systém na výrobu dusíka, alebo skombinovať s dodávkou aj systému stlačený vzduch.

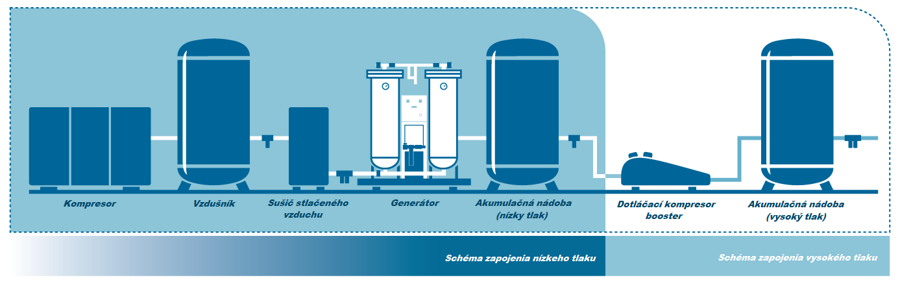

Zariadenia potrebné na výrobu dusíka / kyslíka zo stlačeného vzduchu - schéma zapojenia

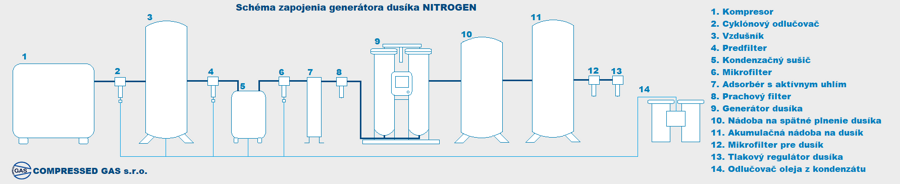

Vlastná výroba dusíka je založená na separácii dusíka zo stlačeného vzduchu. Stlačený vzduch je vyrábaný bežným vzduchovým kompresorom a pred vstupom do generátora je upravený na príslušnú kvalitu, ktorá musí vyhovovať požiadavkám normy ČSN EN 8573-1, triedy 1-4-1. Z tohoto dôvodu sú za kompresorom umiestnené potrebné zariadenia pre úpravu vzduchu. Stlačený vzduch je zbavený vlhkosti pomocou cyklónového odlučovača a kondenzačnej sušičky s rosným bodom + 3 stupne Celzia. Vzduch takisto prechádza filtračnou sústavou, kde je zbavený pevných nečistôt a oleja predfiltrom na úroveň 0,1 mikrometra, ďalej je filtrovaný mikrofiltrom, ktorý zbavý vzduch jemných nečistôt a zbytkového oleja na úroveň 0,001 mikrometer a nakoniec je filtrovaný kolónou s aktívnym uhlím slúžiacim pre odstránenie olejových pár a aerosolov s maximálnym zbytkovým obsahom menším ako 0,003 mg/m3. Za kolónou s aktívnym uhlím sú umiestnené prachové filtre pre filtráciu prachu zaktívneho uhlia. Kondenzát vzniknutý pri procese výroby vzduchu je odpúšťaný zo systému pomocou odvádzačou kondenzátu a je ekologicky rozdelený na olej a vodu v separátore. K samotnému procesu separácie dusíka dochádza v generátore dusíku, ktorý pracuje na princípestriedavej tlakovej adsorpcie PSA a odlučuje zo vzduchu dusík o požadovanej čistoteaž 99,999 %. Dusík vyrobený generátorom je ďalej vedený do procesnej nádoby pre spätné plneniue dusíka. Na výstupe je zbavený drobných nečistôt pomocou mikrofiltra, ktoré môžu vznknúť v potrubí.

výroba dusíka schéma zapojenia a princíp výroby dusíka
